400-6171-355400-6171-355在線米直線度測量儀采用三臺儀器進行測量，其預留的安裝位置往往需要超過1米長，對某些產線而言，可能無法預留出如此大的空間，為此藍鵬測控自主研發了一款ZG02-D/SG系列在線動態擬合全長直線度測量儀來解決這一問題。
在線動態擬合全長直線度測量儀突破式用擬合算法實現直線度的全方位在線測量，由單臺采集模塊組成，占用空間小，落位方便，可選配多普勒測速測長儀，可把得到的直線度測量值對應到精確的長度上。

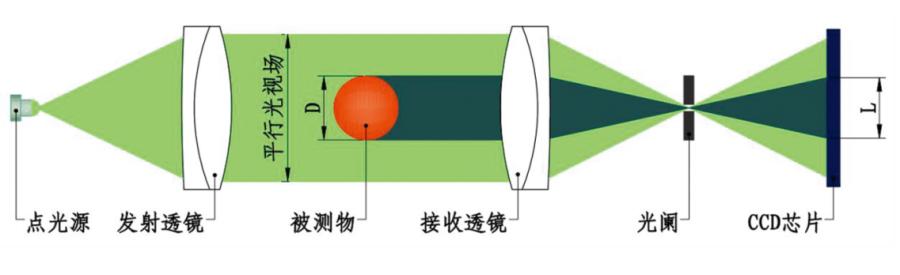

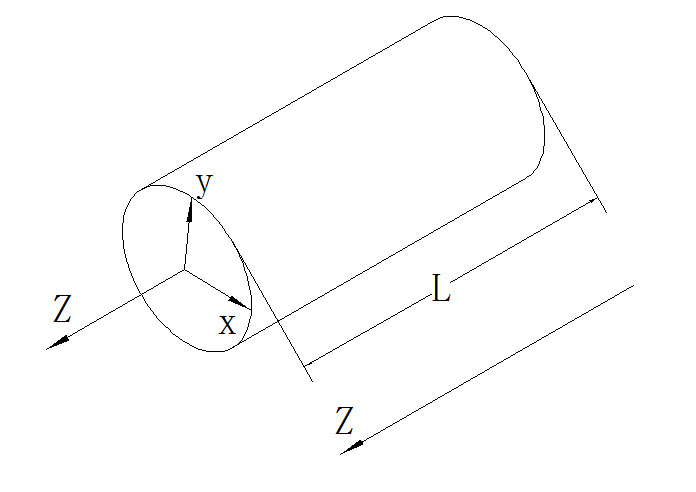

測量儀內設置有水平和豎直布置的光電測頭，垂直于棒材運行方向設置有測速測長儀，被測棒材通過測量儀時，測頭采集被測物截面的X軸和Y軸方向的位置數據，測速測長儀采集截面的Z軸數據。

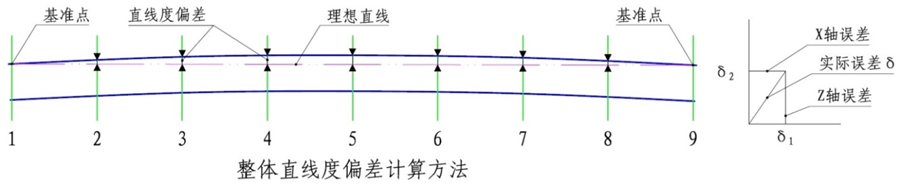

系統根據測量儀掃描所得的被測物X軸和Y軸位置數據，在X軸方向以兩端（例如圖中的點1、9）的位置值為基準擬合一條理想直線，則測量點2～8的位置值偏離該直線的距離即為各點在X軸方向的直線度偏差，其中的最大值即為被測物的整體直線度偏差。同理可得到Y(jié)軸方向的整體直線度偏差。設X軸的直線度偏差為δ1、Y軸的直線度偏差為δ2，利用矢量運算即可計算出被測物整體直線度的實際偏差δ。

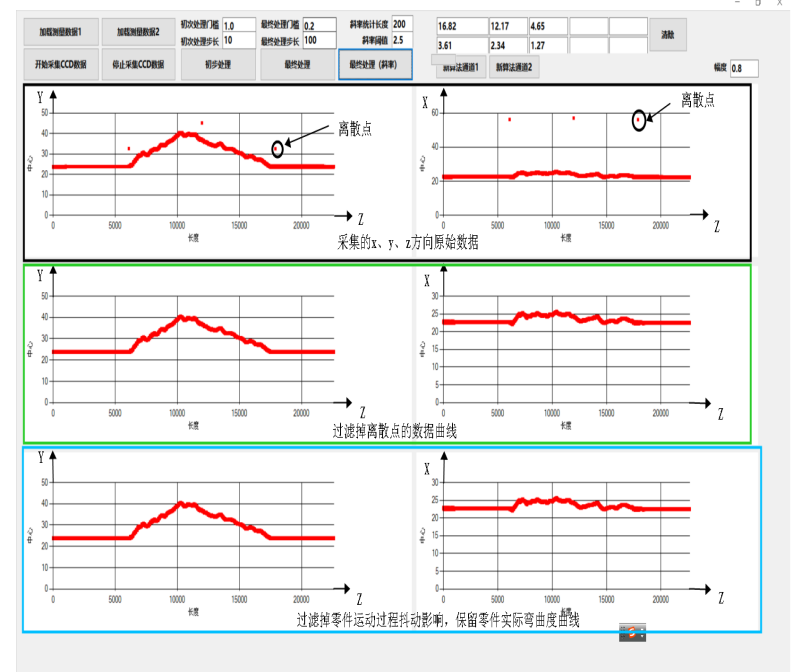

因被測物運動過程中存在跳動，采集的原始數據中存在一些偏離被測物的離散點，所以在計算過程中，需把這些離散點過濾掉。
因被測物運動過程中還存在抖動現象，隨著被測物的抖動，采集的原始數據與被測物真實的彎曲有所偏差，所以在計算過程中，把抖動造成的空間偏移拉回到原位置。
兩套數據處理完成后，把兩套數據合到一起。按照位置把兩個偏差值進行矢量計算，得到被測物實際的彎曲度的偏差值和方向。
測量項目
實時直徑測量值，橢圓度數值；
整根直線度數據；兩端及中間直線度數據；
超差值及超差位置。

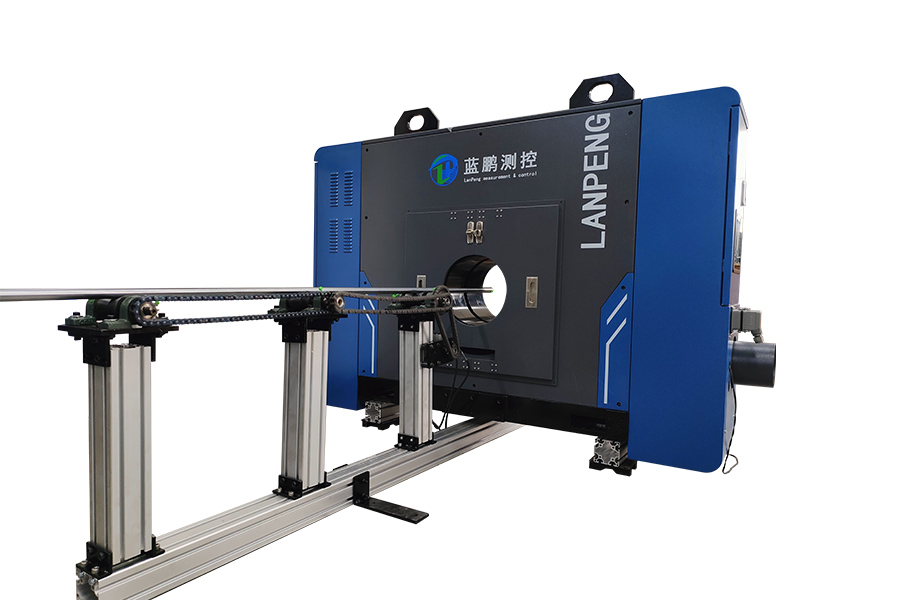

在線動態擬合全長直線度測量儀主要用于金屬棒材、管材、陶瓷管材等產品需要在線快速測量直徑和直線度檢測，設備采用單臺采集模塊，占用空間小，適用于安裝空間相對較小的工況。
